HBH020

Ud

Bancada flotante antivibración, de hormigón armado.

$u 3.731,96

Bancada continua flotante antivibración, de hormigón armado, para apoyo de maquinaria, de 150x100x16 cm, compuesta de hormigón H-21, condición de exposición no agresiva, tamaño máximo del agregado 19,0 mm, ámbito de consistencia A-3, premezclado, y vertido con bomba y malla electrosoldada Q 55 250x250 mm de acero AM 500 N, sobre una lámina de espuma de polietileno de alta densidad, de 3 mm de espesor, apoyada sobre paneles antivibración de fibra de vidrio moldeada con ligante sintético, de 50 mm de espesor.

Ítem

Unidad

Descripción

Cantidad

Costo

unitario

Precio

parcial

1

Materiales

mt16png010a

m²

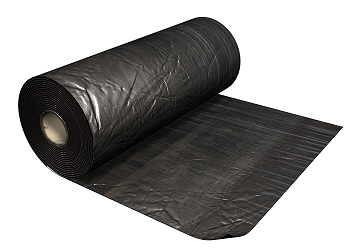

Film de polietileno de 0,05 mm de espesor y 46 g/m² de masa superficial.

1,575

6,07

9,56

mt04lvc010h

Ud

Ladrillo cerámico hueco doble, para revestir, 33x16x9 cm.

14,706

6,83

100,44

mt08aaa010a

m³

Agua.

0,004

39,35

0,16

mt09mif010ca

t

Mortero industrial para albañilería, de cemento, color gris, categoría M-5 (resistencia a compresión 5 N/mm²), suministrado en sacos.

0,012

826,20

9,91

mt16pnc020a

m²

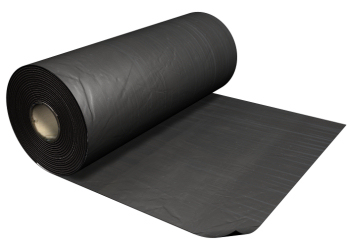

Lámina de espuma de polietileno de alta densidad de 3 mm de espesor; proporcionando una reducción del nivel global de presión de ruido de impactos de 16 dB.

1,575

18,07

28,46

mt16pnc010a

m

Cinta viscoelástica autoadhesiva con autoprotección de aluminio, de 50 mm de ancho y de 1,5 mm de espesor, para sellado de juntas.

0,158

32,21

5,09

mt16avg070a

Ud

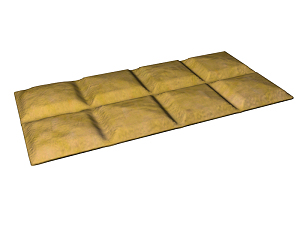

Panel antivibración de fibra de vidrio moldeada con ligante sintético, de 1150x550x50 mm y 2000 kg/cm² de carga máxima a compresión.

2,609

494,94

1.291,30

mt07ame080bbd

m²

Malla electrosoldada Q 55 separación 250x250 mm, con alambres longitudinales de 4,2 mm de diámetro y alambres transversales de 4,2 mm de diámetro, acero AM 500 N, según IRAM-IAS U 500-06.

1,650

66,95

110,47

mt10haf071alc

m³

Hormigón H-21, condición de exposición no agresiva, tamaño máximo del agregado 19 mm, ámbito de consistencia A-3, premezclado, según CIRSOC 201 1982.

0,264

6.277,32

1.657,21

Subtotal materiales:

3.212,60

2

Equipo

mq06bhe010

h

Camión bomba estacionado en obra, para bombeo de hormigón. Incluso parte proporcional de desplazamiento.

0,012

4.337,73

52,05

Subtotal equipo:

52,05

3

Mano de obra

mo042

h

Oficial en hormigón.

0,334

260,83

87,12

mo089

h

Medio oficial en hormigón.

0,334

178,56

59,64

mo020

h

Oficial albañil de construcción.

0,406

248,37

100,84

mo113

h

Peón de construcción.

0,203

162,93

33,07

mo054

h

Oficial instalador de aislantes.

0,332

256,73

85,23

mo101

h

Medio oficial instalador de aislantes.

0,166

170,07

28,23

Subtotal mano de obra:

394,13

4

Herramientas

%

Herramientas

2,000

3.658,78

73,18

Costos directos (1+2+3+4):

3.731,96

PARTIDA HBH020: BANCADA FLOTANTE ANTIVIBRACIÓN, DE HORMIGÓN ARMADO.

CARACTERÍSTICAS TÉCNICAS

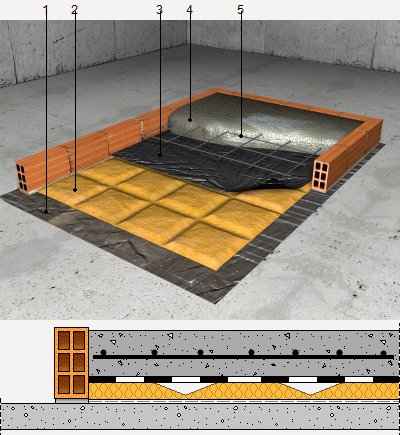

Formación de bancada continua flotante antivibración, de hormigón armado, para apoyo de maquinaria, de 150x100x16 cm, compuesta de hormigón H-21, condición de exposición no agresiva, tamaño máximo del agregado 19,0 mm, ámbito de consistencia A-3, premezclado, y vertido con bomba y malla electrosoldada Q 55 250x250 mm de acero AM 500 N, sobre una lámina de espuma de polietileno de alta densidad, de 3 mm de espesor, apoyada sobre paneles antivibración de fibra de vidrio moldeada con ligante sintético, de 50 mm de espesor. Incluso capa separadora de film de polietileno de 0,05 mm de espesor, encofrado perimetral de ladrillo cerámico hueco y curado del hormigón.

CRITERIO DE CÓMPUTO EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

FASES DE EJECUCIÓN.

Replanteo y trazado de la bancada. Colocación del film de polietileno. Colocación y fijación del encofrado perimetral. Colocación del panel antivibración. Colocación de la lámina antiimpacto. Colocación de las armaduras con separadores homologados. Vertido y compactación del hormigón. Afinado a la regla y nivelación de la capa de compresión. Curado del hormigón.

CRITERIO DE CÓMPUTO EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
