IUS060

Ud

Boca de acceso de mampostería de ladrillo.

$u 20.229,51

Entrada de mampostería de ladrillo cerámico macizo de 1 pie de espesor, de 0,80 m de diámetro interior y 1,6 m de altura útil interior, sobre solera de 25 cm de espesor de hormigón armado H-35, clase de exposición ambiental A2+Q2, tamaño máximo del agregado 19,0 mm, consistencia muy plástica ligeramente armada con malla electrosoldada, con cierre de tapa circular y marco de fundición carga de rotura 125 kN, instalado en aceras, zonas peatonales o estacionamientos comunitarios.

Ítem

Unidad

Descripción

Cantidad

Costo

unitario

Precio

parcial

1

Materiales

mt10haf070jqc

m³

Hormigón H-35, clase de exposición ambiental A2+Q2, tamaño máximo del agregado 19 mm, consistencia muy plástica, premezclado, según CIRSOC 201 2005.

0,507

6.915,12

3.505,97

mt07ame080iwc

m²

Malla electrosoldada R 335 separación 150x250 mm, con alambres longitudinales de 8 mm de diámetro y alambres transversales de 5,0 mm de diámetro, acero AM 500 N, según IRAM-IAS U 500-06.

1,690

257,51

435,19

mt10hmf080we

m³

Hormigón masivo H-35, clase de exposición ambiental A1+Q2, tamaño máximo del agregado 19 mm, consistencia muy plástica, premezclado, según CIRSOC 201 2005.

0,111

6.808,64

755,76

mt04lma010b

Ud

Ladrillo cerámico macizo de elaboración mecánica para revestir, 25x12x5 cm.

540,000

6,70

3.618,00

mt08aaa010a

m³

Agua.

0,102

39,97

4,08

mt01arg005a

t

Arena de cantera, para mortero preparado en obra.

0,823

530,41

436,53

mt08cem000g

kg

Cemento gris en sacos.

144,191

7,66

1.104,50

mt08adt010

kg

Aditivo hidrófugo para impermeabilización de morteros u hormigones.

0,724

31,98

23,15

mt46phm050

Ud

Escalón de polipropileno conformado en U, para boca de acceso, de 330x160 mm, sección transversal de D=25 mm.

4,000

142,48

569,92

mt46tpr010a

Ud

Tapa circular y marco de fundición dúctil de 660 mm de diámetro exterior y 40 mm de altura, paso libre de 550 mm, para boca de acceso, carga de rotura 125 kN. Tapa revestida con pintura bituminosa y marco sin cierre ni junta.

1,000

1.440,13

1.440,13

Subtotal materiales:

11.893,23

2

Equipo

mq06hor010

h

Hormigonera.

0,386

43,60

16,83

Subtotal equipo:

16,83

3

Mano de obra

mo041

h

Oficial albañil de construcción de obra civil.

10,839

449,16

4.868,45

mo087

h

Medio oficial albañil de construcción de obra civil.

10,208

299,21

3.054,34

Subtotal mano de obra:

7.922,79

4

Herramientas

%

Herramientas

2,000

19.832,85

396,66

Coste de mantenimiento decenal: $u 1.011,48 en los primeros 10 años.

Costos directos (1+2+3+4):

20.229,51

PARTIDA IUS060: ENTRADA DE MAMPOSTERÍA DE LADRILLO.

CARACTERÍSTICAS TÉCNICAS

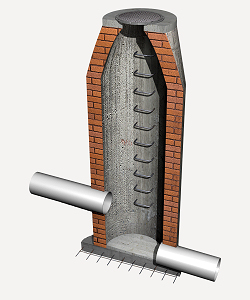

Formación de entrada de mampostería de ladrillo cerámico macizo de 1 pie de espesor, de 0,80 m de diámetro interior y 1,6 m de altura útil interior, formada por: solera de 25 cm de espesor de hormigón armado H-35, clase de exposición ambiental A2+Q2, tamaño máximo del agregado 19,0 mm, consistencia muy plástica ligeramente armada con malla electrosoldada R 335 150x250 mm de acero AM 500 N, entrada cilíndrica y cono asimétrico en coronación de 0,50 m de altura, construidos ambos con mampostería de ladrillo cerámico macizo de 25x12x5 cm, asentado con mortero de cemento, confeccionado en obra, dosificación 1:6, de 1 cm de espesor, revoque y bruñido por el interior con mortero de cemento, confeccionado en obra, con aditivo hidrófugo, dosificación 1:3 formando aristas y esquinas a media caña, con cierre de tapa circular y marco de fundición carga de rotura 125 kN, instalado en aceras, zonas peatonales o estacionamientos comunitarios. Incluso preparación del fondo de la excavación, formación de canal en el fondo de la boca de acceso con hormigón masivo H-35, clase de exposición ambiental A1+Q2, tamaño máximo del agregado 19,0 mm, consistencia muy plástica, empalme y rejuntado del encuentro de las colectoras con ella y sellado de juntas con mortero, recibido de escalones, anillado superior, recibido de marco, ajuste entre tapa y marco y enrase de la tapa con el piso. Totalmente montado, conexionado y probado sin incluir la excavación ni el relleno del trasdós.

CRITERIO DE CÓMPUTO EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ANÁLISIS DE PRECIOS

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes, en especial durante el relleno y compactación de agregados, y frente al tráfico pesado.

CRITERIO DE CÓMPUTO EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
